La maggior parte dei problemi BGA vuoti non si trovano dove sono stati creati.
Vengono ritrovati molto più tardi, dopo che i prodotti sono stati spediti, stressati e restituiti senza una spiegazione ovvia.
Le fabbriche spesso dicono che stanno 'ispezionando' i vuoti. Ciò che realmente intendono è che registrano le prove dopo i fatti . Il vuoto è già lì. Il processo che lo ha creato è già andato avanti.
Per capire perché i vuoti continuano a ripresentarsi, gli ingegneri devono guardare oltre il risultato dell’ispezione ed esaminare il meccanismo che sta dietro ad esso. Ciò richiede la comprensione non solo di ciò che mostra l'immagine a raggi X, ma anche di come funziona l'ispezione a raggi X in elettronica e come i suoi dati possono essere utilizzati come feedback piuttosto che come giudizio.
Quando l'ispezione a raggi X viene trattata come uno strumento di feedback invece che come un passaggio pass/fail, diventa possibile risalire alla formazione dei vuoti fino alla fonte e impedire che lo stesso difetto si ripresenti.
BGA i vuoti sono pericolosi proprio perché all'inizio si comportano educatamente.
Non cortocircuitano, non interrompono i segnali e non si annunciano durante i test funzionali.
La scheda si accende. I numeri sembrano normali. Tutti vanno avanti.
Ciò che fa invece il vuoto è aspettare.
Si trova all'interno del giunto di saldatura, riducendo l'area di contatto e concentrando lo stress, mentre il prodotto entra nella vita reale: calore, carico, vibrazioni e tempo.
Quando il giunto comincia a cedere, il processo che lo ha creato è ormai scomparso e le prove sono sepolte.
Questo ritardo non è un incidente della fisica.
È il motivo per cui i vuoti escono dalle fabbriche e ritornano come problemi di affidabilità.
Un vuoto non indebolisce uniformemente un giunto di saldatura.
Crea uno squilibrio termico, meccanico e infine strutturale.
Il calore fatica a fuoriuscire attraverso un giunto con cavità interne.
Lo stress si accumula ai bordi del vuoto invece di diffondersi naturalmente attraverso la saldatura.
Sotto il ciclo termico, questi punti di stress diventano origine delle cricche.
Raramente il fallimento è drammatico.
Appare come un comportamento intermittente, guasti sensibili alla temperatura o affaticamento nei primi anni di vita che sfidano una semplice spiegazione.
Questo è il motivo per cui i guasti legati ai vuoti vengono spesso diagnosticati erroneamente come problemi di qualità dei componenti piuttosto che come problemi di processo.
Un vuoto non indebolisce uniformemente un giunto di saldatura.
Crea uno squilibrio termico, meccanico e infine strutturale.
Il calore fatica a fuoriuscire attraverso un giunto con cavità interne.
Lo stress si accumula ai bordi del vuoto invece di diffondersi naturalmente attraverso la saldatura.
Sotto il ciclo termico, questi punti di stress diventano origine delle cricche.
Raramente il fallimento è drammatico.
Appare come un comportamento intermittente, guasti sensibili alla temperatura o affaticamento nei primi anni di vita che sfidano una semplice spiegazione.
Questo è il motivo per cui i guasti legati ai vuoti vengono spesso diagnosticati erroneamente come problemi di qualità dei componenti piuttosto che come problemi di processo.
I test elettrici possono solo confermare che un circuito è collegato, non se il giunto di saldatura resisterà allo stress a lungo termine.
AOI deve affrontare una limitazione più fondamentale: semplicemente non può vedere all'interno dei pacchetti con terminazione inferiore.
Questo è il motivo per cui molti difetti critici legati a BGA rimangono invisibili alla sola ispezione ottica, come spiegato chiaramente in X-ray vs AOI: quali difetti sono invisibili all'ispezione ottica.
Di conseguenza, i guasti legati ai vuoti vengono spesso diagnosticati erroneamente come problemi di qualità dei componenti piuttosto che come problemi legati al processo.

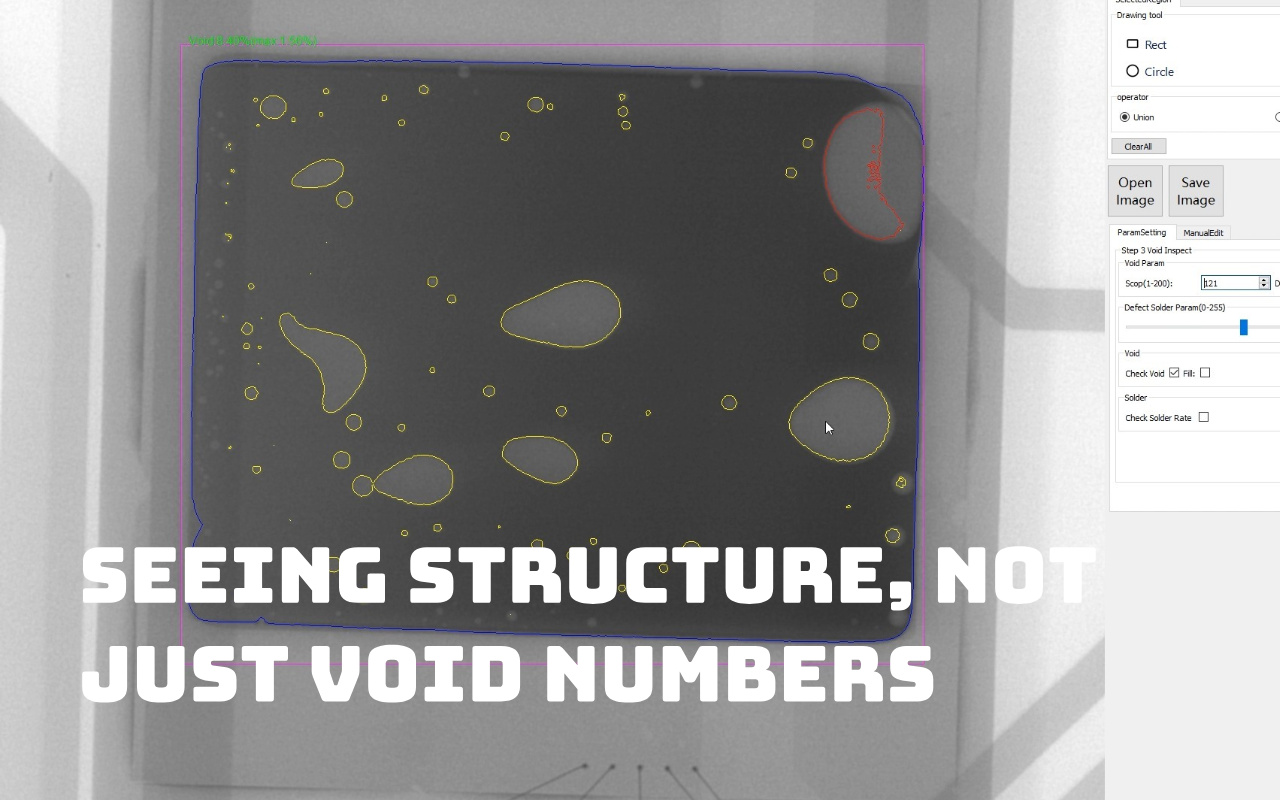

La maggior parte delle discussioni sui vuoti iniziano e finiscono con una percentuale.
Questo è conveniente, misurabile e spesso fuorviante.
Due giunti di saldatura possono condividere la stessa percentuale di vuoto e comportarsi in modo completamente diverso sul campo.
Un vuoto centrato sotto la sfera interferisce con il flusso di calore molto più di numerosi vuoti più piccoli vicino ai bordi.
La distribuzione racconta una storia che i numeri da soli non possono fare.
I raggi X non misurano solo la quantità.
Rivela la struttura e la struttura determina il comportamento.
Un unico grande vuoto si comporta come una falla nel vetro.
Lo stress non si diffonde attorno ad esso; si riunisce.
Più piccoli vuoti, distribuiti uniformemente, possono ridurre il volume di saldatura ma consentire comunque la condivisione del carico.
La differenza non è teorica: si manifesta nella durata a fatica e nella resistenza termica.
Senza raggi X, queste due condizioni sembrano identiche ai test a valle.
Con i raggi X, la differenza è evidente e tangibile.

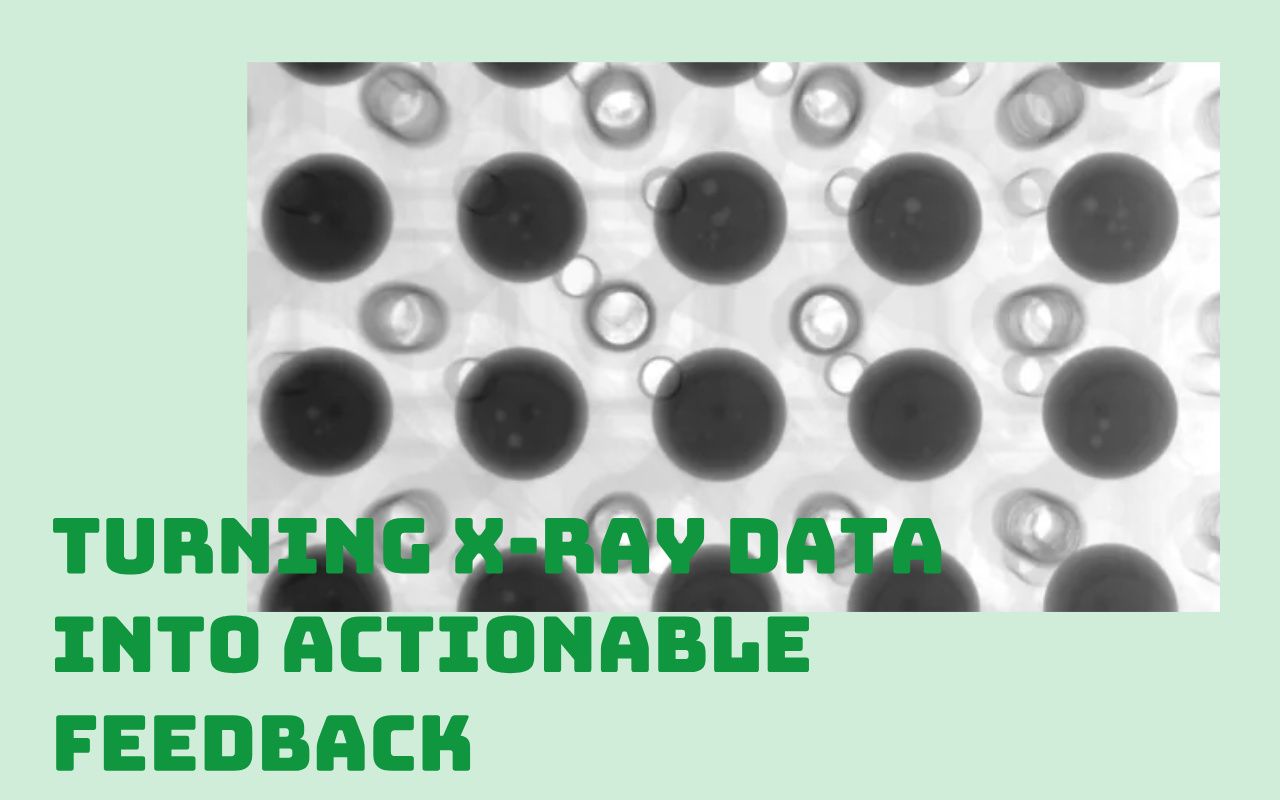

Una singola immagine a raggi X è una fotografia.
Una serie di immagini è una sequenza temporale.
Quando il comportamento vuoto si ripete su tutti i pannelli, indica una condizione di processo stabile, ma imperfetta.
Quando si sposta gradualmente nel tempo, segnala usura, contaminazione o variazione dei parametri.
La coerenza della tendenza è il punto in cui i raggi X smettono di essere ispezione e iniziano a essere sorveglianza.
Racconta agli ingegneri non solo cosa è successo, ma anche se la situazione sta peggiorando.
Gli standard definiscono la linea minima tra accettabile e inaccettabile.
Non definiscono l’eccellenza, la stabilità o il margine.
Un processo che vive appena al di sotto del limite non è sano: è fragile.
Tuttavia, molte fabbriche considerano il superamento dei criteri IPC come una prova che nulla necessita di attenzione.
I raggi X rivelano quanto un processo è vicino a quel bordo.
Ignorare tali informazioni è una scelta, non una limitazione.

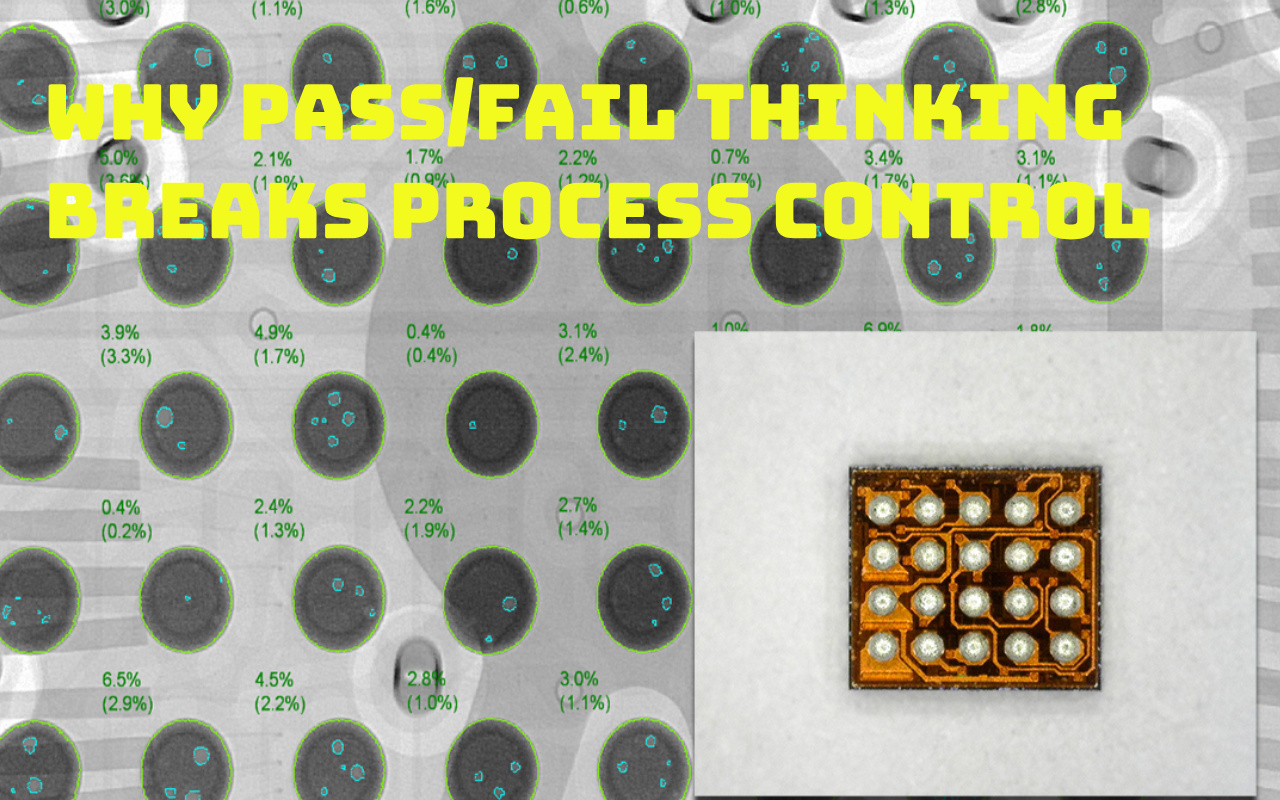

Passare o fallire è semplice.
La realtà non lo è.
I processi vanno alla deriva silenziosamente.
Incolla secoli. stampinos indossa. I profili cambiano.
Nessuno di questi provoca guasti immediati, ma tutti lasciano impronte all'interno del giunto di saldatura.
I giudizi binari cancellano quelle impronte digitali.
L’analisi delle tendenze li preserva.
Usati correttamente, i raggi X rispondono a un’unica, potente domanda:
Cosa ha effettivamente prodotto il processo?
Quando i parametri cambiano, la radiografia conferma se il cambiamento è stato importante.
Quando i materiali cambiano, ciò mostra le conseguenze, non le intenzioni.
Questo ciclo di feedback sostituisce l'argomentazione con le prove.
Trasforma il controllo del processo da convinzione in osservazione.
La formazione del vuoto spesso inizia prima che il componente tocchi il tabellone.
Un volume di pasta incoerente significa una disponibilità di flusso incoerente.
Uno scarso rilascio intrappola i residui nei punti in cui i gas dovrebbero fuoriuscire.
I raggi X non diagnosticano direttamente la stampa, ma ne espongono i risultati.
Quando i motivi vuoti si ripetono, la stampa spesso parla attraverso il giunto di saldatura.
Il posizionamento determina il modo in cui la saldatura può muoversi.
Troppa forza limita il flusso. Troppo poco consente uno squilibrio.
La complanarità delle componenti decide se il collasso è uniforme o caotico.
Questi effetti sono sottili, invisibili durante il posizionamento e innegabili ai raggi X.
Il giunto ricorda quale posizionamento ha dimenticato.
La rifusione non crea tanto vuoti quanto rivela se le fasi precedenti hanno preparato correttamente il giunto.
Il preriscaldamento insufficiente lascia il flusso inattivo.
Le rampe aggressive intrappolano i gas prima che sia possibile la fuga.
Il feedback a raggi X separa gli aggiustamenti necessari dalla superstizione.
Se il vuoto non cambia, la causa è altrove.
Prima che un processo possa essere migliorato, deve prima essere compreso.
Molte fabbriche saltano questo passaggio e passano direttamente all’adeguamento, sperando che il cambiamento successivo sia quello giusto.
Una linea di base vuota non è un obiettivo. È una descrizione della realtà.
Registra ciò che il processo produce quando funziona normalmente, con i suoi punti di forza e i suoi difetti intatti.
Questa linea di base deve includere la variazione – schede buone, schede medie e marginali – perché i problemi di affidabilità non hanno origine dalle medie.
Senza una linea di base, gli ingegneri non hanno un punto di riferimento.
Ogni fluttuazione sembra urgente, ogni deviazione sembra sospetta.
Con una linea di base, il cambiamento diventa misurabile e il miglioramento diventa intenzionale anziché emotivo.
Un'immagine a raggi X risponde solo a una domanda: cosa è successo a questa tavola?
La produzione, però, non è fatta di tavole singole.
I vuoti acquistano significato quando si ripetono, vanno alla deriva o si raggruppano nel tempo.
Una lenta tendenza al rialzo spesso segnala l'usura degli stampini, l'invecchiamento della pasta o lo squilibrio termico molto prima che si manifestino i guasti.
Questi avvertimenti precoci sono invisibili se gli ingegneri guardano solo risultati isolati.
Il monitoraggio delle tendenze sposta l’attenzione dalla colpa al comportamento.
Indica agli ingegneri se il processo è stabile, si sta deteriorando o risponde all'intervento.
Questo è il momento in cui la radiografia smette di essere ispezione e inizia a diventare lungimiranza.
Ogni cambiamento di processo è un’affermazione: questo migliorerà le cose.
I raggi X sono il modo in cui viene testata questa affermazione.
Senza verifica, gli aggiustamenti si accumulano e interagiscono in modi imprevedibili.
Gli ingegneri perdono fiducia perché non riescono a capire quale cambiamento abbia avuto importanza e quale non abbia avuto alcun effetto.
Il feedback dei raggi X ripristina la chiarezza collegando la causa alla conseguenza.
Quando il comportamento del vuoto non cambia dopo un aggiustamento, il messaggio è semplice: la causa principale è altrove.
Questa onestà fa risparmiare tempo, previene correzioni eccessive e protegge la stabilità del processo.
Le prove sostituiscono le argomentazioni e il progresso diventa ripetibile.

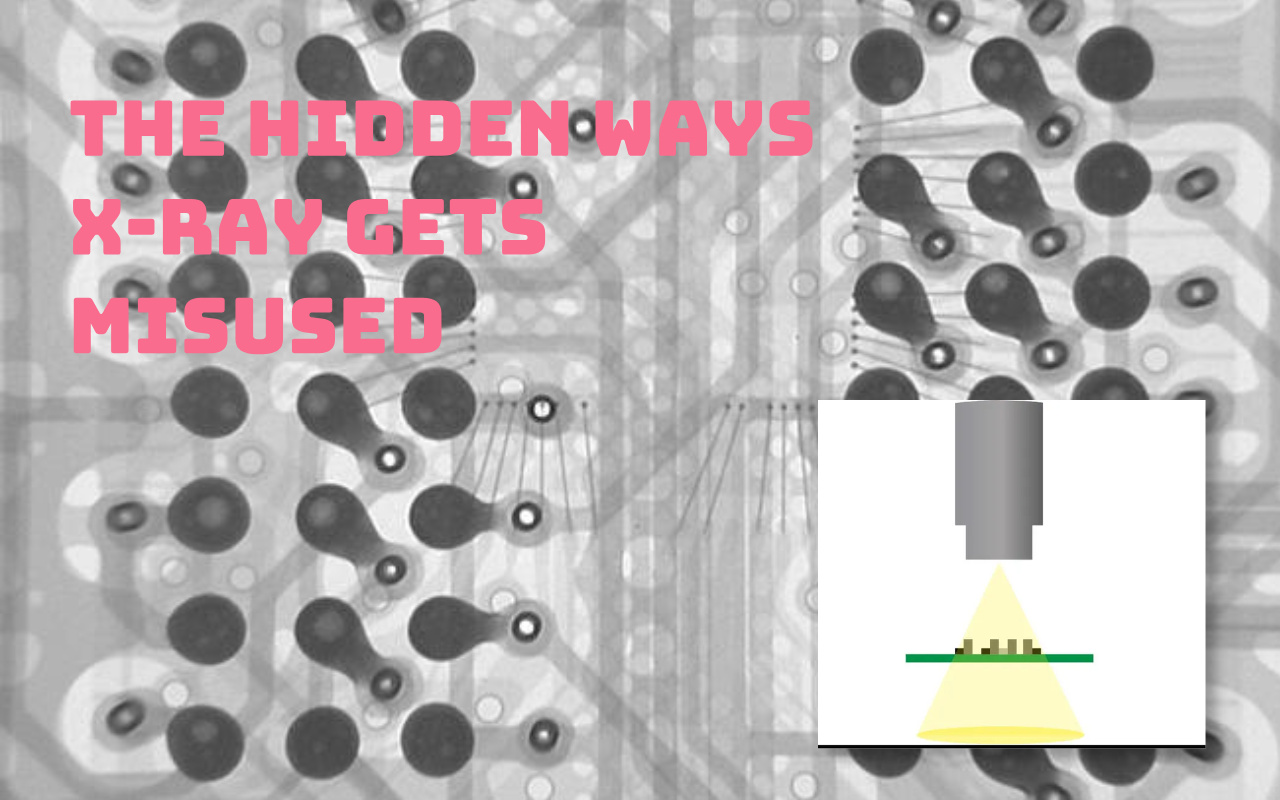

Le medie sono comode perché semplificano la complessità.
Sono anche pericolosi per lo stesso motivo.
Una media accettabile può nascondere casi estremi in cui l’affidabilità inizia a fallire.
Alcuni giunti con strutture vuote critiche possono esistere tranquillamente al di sotto di un numero rassicurante.
Questo è il modo in cui i processi superano gli audit e continuano a deludere i clienti.
Le immagini a raggi X rivelano la distribuzione, non solo la magnitudo.
Ignorare tali informazioni non è una limitazione tecnica: è una scelta.
E raramente è saggio.
Quando i raggi X vengono utilizzati solo dopo che si è verificato un problema, diventano una documentazione storica.
Spiega cosa è andato storto, ma è troppo tardi per prevenirlo.
Nel momento in cui un guasto attiva l'ispezione, i materiali potrebbero essere cambiati, le apparecchiature potrebbero essersi spostate e le condizioni potrebbero non corrispondere più.
L’analisi delle cause profonde diventa speculativa invece che precisa.
L'ispezione preventiva, anche a bassa frequenza, modifica questa dinamica.
Consente agli ingegneri di riconoscere i modelli prima che diventino incidenti.
La differenza non sta nella macchina, ma nel momento in cui viene utilizzata.
I dati dovrebbero chiarire i processi, non attribuire colpe.
Quando i risultati dei raggi X vengono utilizzati per puntare il dito, l’apprendimento si interrompe.
Gli operatori adattano il comportamento per evitare il controllo piuttosto che migliorare i risultati.
Gli ingegneri diventano cauti invece che curiosi.
Il processo diventa rigido, non migliore.
La riduzione del vuoto richiede apertura.
I raggi X devono essere visti come una prova neutrale: cosa ha prodotto il processo, non chi ha fallito.
Solo allora il miglioramento potrà essere sostenuto.

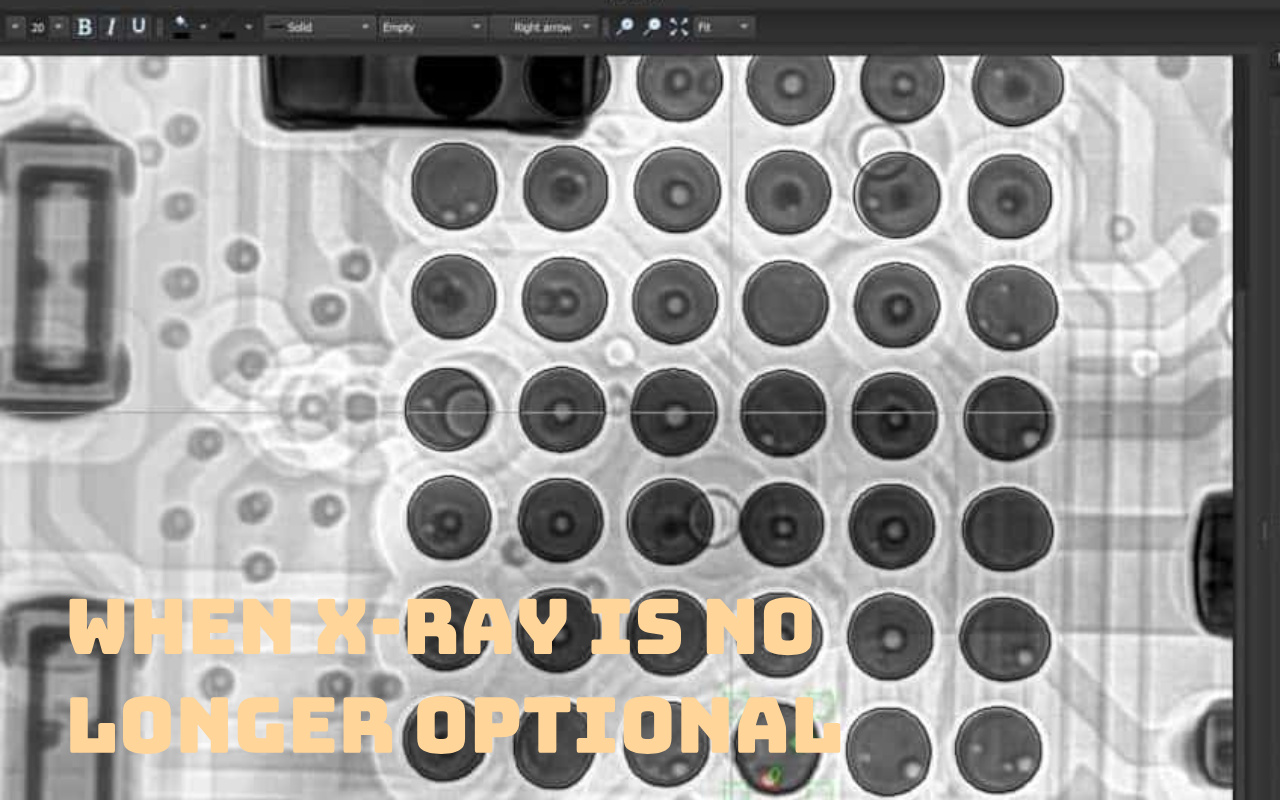

Negli assemblaggi ad alta potenza, i giunti di saldatura fanno parte del sistema termico.
I vuoti interrompono il flusso di calore con la stessa sicurezza dei poveri dissipatori di calore.
Senza feedback dei raggi X, queste interruzioni rimangono invisibili finché le prestazioni non peggiorano.
A quel punto, l’azione correttiva non è più preventiva: si tratta di controllo del danno.
Per i progetti termicamente critici, le ipotesi non sono accettabili.
Il feedback dei raggi X fornisce la visibilità necessaria per controllare ciò che non può essere visto dalla superficie.
In questi casi, l’ispezione non è facoltativa, ma fondamentale.
Il tempo non perdona nei prodotti a lunga conservazione.
Piccole imperfezioni crescono sotto la ripetizione, il calore e le vibrazioni.
Le industrie che richiedono affidabilità lo capiscono.
Richiedono prove non solo di conformità, ma di controllo.
Il feedback dei raggi X fornisce tale prova mostrando il comportamento articolare interno nel tempo.
Ecco perché questi settori non si chiedono se siano necessari i raggi X.
Chiedono come viene utilizzato.
La distinzione conta.
Man mano che le tavole diventano più spesse e complesse, il comportamento termico diventa meno intuitivo.
Il calore non scorre più in modo uniforme. La fuga di gas diventa imprevedibile.
Ciò che gli ingegneri intendono durante la rifusione spesso non è ciò che realmente accade sotto la confezione.
I raggi X rivelano questo divario tra intenzione e risultato.
Nelle tavole complesse la visibilità non è un lusso.
È l’unico modo per sostituire la supposizione con la comprensione.
Quando i dati dei raggi X entrano nell'SPC, i vuoti smettono di essere sorprese.
Diventano tendenze, limiti e segnali.
Le carte di controllo trasformano l’ispezione in monitoraggio.
Gli ingegneri non aspettano più che compaiano i difetti: osservano lo sviluppo del comportamento.
Questa è la differenza tra reagire al fallimento e gestire un processo.
L'SPC non prende decisioni.
Rende le decisioni inevitabili.
La sola radiografia mostra i risultati, non le cause.
La connessione crea significato.
Quando le tendenze dei vuoti vengono confrontate con i dati di stampa, emergono dei modelli.
Quando sono collegati ai profili di riscorrimento, le spiegazioni diventano più chiare.
La correlazione restringe lo spazio di ricerca e accelera la correzione.
I dati isolati confondono.
I dati connessi insegnano.
La ricerca dei vuoti zero spesso destabilizza la produzione.
Ogni piccolo aggiustamento introduce nuova incertezza.
Un processo stabile con un comportamento vuoto prevedibile è molto più prezioso di uno instabile che insegue la perfezione.
Il feedback dei raggi X aiuta a definire quella finestra di stabilità e a mantenere il processo al suo interno.
L’affidabilità non si ottiene eliminando ogni imperfezione.
Si ottiene controllando quelli che contano, in modo coerente, nel tempo.
I raggi X rivelano i vuoti ma non li riparano: solo il feedback sistematico chiude i percorsi di formazione.
Passaggio dal controllo pass/fail al controllo basato sui trend; correlare i vuoti alla stampa, al posizionamento e al riflusso; utilizza strumenti capaci come I.C.T-7900 per dati rapidi e accurati.
Mira a un basso svuotamento costante come prova della padronanza del processo, soprattutto nelle applicazioni ad alta affidabilità.
Gli standard IPC trattano uno svuotamento superiore al 25% in ogni singola pallina come un difetto per i prodotti di Classe 3, ma questo è un valore di riferimento minimo. Contesto: il limite deriva da studi sull'affidabilità che mostrano un aumento del rischio al di sopra di tale livello per stress termico e meccanico. In pratica, i processi capaci raggiungono una media <15% senza che la sfera superi il 20%. Esempio di applicazione: nei moduli di potenza automobilistici, gli ingegneri spesso serrano a <10% sulle sfere termiche per garantire la diffusione del calore, verificata tramite test di durata accelerati che mettono in relazione vuoti inferiori con cicli di guasto più lunghi.
No, una parte dello svuotamento è intrinseca a causa del degassamento del flusso e della fisica dei materiali. Background: anche le paste ottimizzate a basso contenuto di vuoto e il riflusso sotto vuoto lasciano tracce. Principio: i vuoti si formano quando le sostanze volatili fuoriescono dalla saldatura fusa; l'eliminazione perfetta richiederebbe una saldatura senza flusso, il che non è pratico. Esempio: le linee principali che utilizzano azoto, ammollo prolungato e pasta a basso contenuto di vuoti raggiungono normalmente una media <5% ma mai zero; l'obiettivo è lo svuotamento prevedibile e a basso impatto piuttosto che l'assenza.
Campionamento giornaliero o per turno durante la produzione stabile; 100% su nuovi lotti o dopo modifiche. Background: il controllo statistico del processo richiede campioni sufficienti per rilevare tempestivamente i cambiamenti. Principio: il monitoraggio delle tendenze rileva le derive più velocemente dei controlli di fine linea. Esempio: le linee ad alto volume ispezionano il primo pezzo e ogni 50-100 tavole, oltre a lotti interi dopo modifiche del profilo o del materiale, restituendo i dati entro poche ore per evitare scarti.
No: la scelta della stampa e dei materiali spesso produce vantaggi maggiori. Background: le fonti vuote abbracciano l'intera catena del processo. Principio: l'ammollo prolungato aiuta a degassare, ma un volume di pasta insufficiente o uno scarso rilascio inizialmente intrappolano più gas. Esempio: una struttura ha ridotto i vuoti dal 22% all'8% ottimizzando le aperture degli stampini e incollando solo la selezione; un'ulteriore riduzione a <5% è stata necessaria solo con una lieve estensione di assorbimento, a dimostrazione che le correzioni a monte sono spesso più efficaci.
In linea gestisce pass/fail di grandi volumi e misurazioni di base; offline fornisce una diagnostica più approfondita. Background: esistono compromessi tra velocità e risoluzione. Principio: i sistemi in linea si integrano in linee per dati in tempo reale ma mancano delle viste inclinate/oblique e di un maggiore ingrandimento delle unità offline necessarie per il riconoscimento del modello della causa principale. Esempio: la produzione utilizza in linea per il monitoraggio delle tendenze e gli avvisi; l'ingegneria invia campioni a stazioni offline come I.C.T-7900 per la mappatura dettagliata dei vuoti e studi di correlazione.
