I.C.T-510
I.C.T
PCB Laser Marking
| Quantità: | |
|---|---|

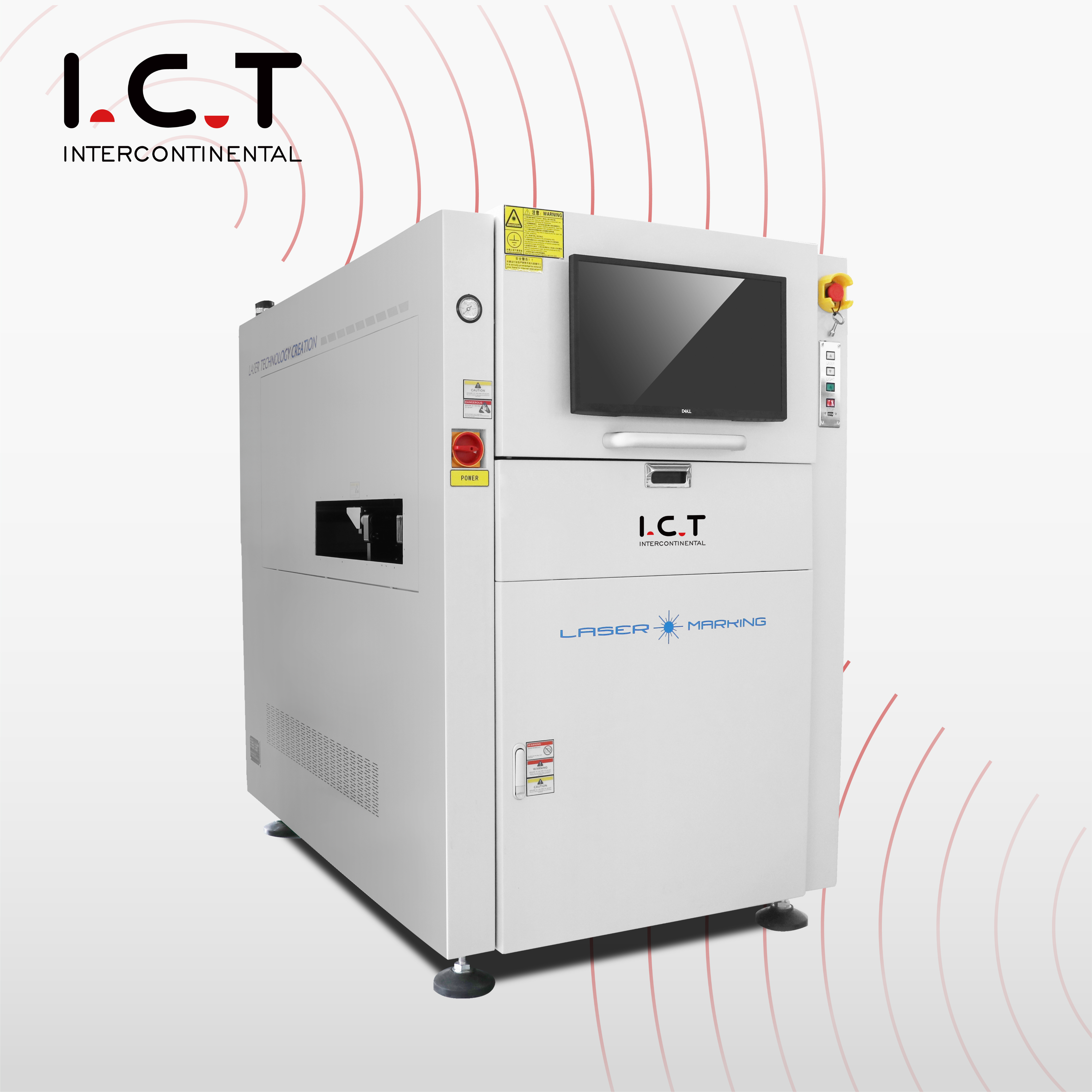

| Macchina per marcatura laser CO2
La macchina per marcatura laser a CO2 I.C.T fornisce una marcatura stabile, ad alta velocità e precisa per PCB. Supporta tipi di laser UV, verde, fibra e CO2, in grado di stampare codici QR, codici a barre e grafica sulle superfici superiore e inferiore PCB. Il software consente l'impostazione del lavoro, la lettura automatica del codice e le notifiche di allarme per segni illeggibili. Con l'integrazione MES ed ERP, la macchina registra e restituisce i dati di produzione in tempo reale. Ideale per i produttori di elettronica che richiedono una marcatura PCB affidabile, veloce e tracciabile.
| Caratteristica della macchina per marcatura laser SMT
Capacità multi-laser
Supporta laser CO2, fibra, UV e verdi. Ogni laser è calibrato in fabbrica con regolazione automatica dell'asse Z. Adatto a vari materiali PCB, da FR4 a superfici metalliche e plastiche.
Marcatura precisa e ad alta velocità
Dotato di specchio vibrante ad alta velocità e sistema di posizionamento CCD. La precisione della marcatura raggiunge ±0,05 mm, garantendo che ogni codice, testo o logo sia accurato e leggibile.
Software Integrato e Automazione
Il software consente una facile modifica dei lavori, posizionamento multipunto e integrazione MES/ERP. La lettura automatica del codice registra i risultati e attiva gli allarmi per eventuali errori di marcatura, riducendo gli errori e migliorando la tracciabilità.
Funzionamento ecologico
Nessun materiale di consumo, esente da manutenzione e sicuro per l'ambiente. Le funzioni anti-ristampa impediscono la duplicazione dei segni. Sono supportate sia la modalità offline che online per una produzione flessibile.
| SMT Specifiche della macchina per marcatura laser
| Articolo | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB Funzione Capovolgi | All'interno di PCB Flipper | All'interno di PCB Flipper | N / A | N / A |
| MAX PCB dimensione | L380×L380mm | L510×L450mm | L510×L400mm | L510×L460mm |
| Intervallo di marcatura | 280×380 mm | 460×450mm | 430×400mm | 510×460 mm |
| Dimensione | 835×1488×1566mm | 974×1528×1616 mm | 1054×1568×1523 mm | 1054×1470×1523mm |
| Peso | 700Kg | 800Kg | 750Kg | 800Kg |
| PCB spessore | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Velocità di marcatura | <7000mm/s | <7000mm/s | <6000mm/s | <6000mm/s |
| Tipo laser | Laser UV, Laser verde, Laser fibra, Laser CO2 | |||
| Lunghezza d'onda del laser | UV: 355 nm, Verde: 532 nm, Fibra: 1064 nm, CO2: 10600 nm | |||
| Potenza del laser | UV: 3 W (opzione 5/10 W), Verde: 10 W, Fibra: 20 W, CO2: 30 W | |||
| Sollevamento asse Z laser | Automatico | |||
| Precisione della marcatura | ± 0,05 mm | |||
| PCB Altezza di sicurezza | Superiore <25 mm; Fondo <20 mm | |||
| Prodotto applicabile | Codice QR, inchiostro PCB, inchiostro verde/blu, rame, alluminio, ecc. | |||
| Sistema di posizione | CCD+MARK | |||
| Modalità operativa | Movimento laser X/Y | |||
| Tipo di carattere | Caratteri TrueType, JSF, SHX, DMF | |||
| Altezza minima dei caratteri | 0,1–0,4 mm | |||
| Trasportatore SMT velocità | 0–4500 mm/min | |||
| Energia | CA 220 V, 50/60 Hz, totale 3000 W | |||
| Pressione atmosferica | 0,5–0,6 MPa | |||
| Standard | Purificatore di fumo | |||
* I.C.T continua a lavorare su qualità e prestazioni, specifiche e aspetto possono essere aggiornati senza preavviso.
| SMT Elenco delle apparecchiature di linea
I.C.T fornisce linee chiavi in mano SMT, DIP e linee di rivestimento che combinano PCB caricatori/scaricatori, serigrafia, pick-and-place, ispezione SPI/AOI, rifusione, saldatura ad onda, rivestimento, erogazione, trasportatori e stazioni di pulizia. Ogni linea è ottimizzata per alta efficienza, tracciabilità del prodotto e controllo qualità. L'integrazione MES/ERP garantisce il tracciamento automatizzato del lavoro, dei lotti e dei materiali. L'installazione, la formazione e il supporto globali garantiscono un funzionamento ininterrotto della fabbrica, tempi di inattività minimi e una produzione coerente in tutti i flussi di lavoro della produzione elettronica.
| Video sul successo dei clienti
I.C.T ha supportato un grande produttore di elettronica in Uzbekistan. Il cliente ha costruito una struttura che produce PCB, SSD e moduli di memoria. Dalla configurazione della linea ai test di produzione, gli ingegneri di I.C.T hanno guidato l'integrazione di SMT, DIP e linea di rivestimento, inclusi marcatura, posizionamento, SPI, AOI e rifusione. Il cliente ha evidenziato la risoluzione rapida dei problemi, la guida tecnica, l'imballaggio sicuro e l'elevata affidabilità. La soluzione integrata ha migliorato la tracciabilità, l'efficienza produttiva e le prestazioni complessive della linea, consentendo risultati costanti di alta qualità.
| Formazione e supporto professionale
I.C.T fornisce supporto completo in loco, inclusa installazione, messa in servizio e formazione per gli operatori. Gli ingegneri insegnano il funzionamento del laser, l'integrazione della linea e le routine di manutenzione. La formazione garantisce un funzionamento sicuro ed efficiente e riduce i tempi di inattività. I clienti acquisiscono sicurezza nella gestione di linee complete SMT, DIP e di rivestimento, con accesso immediato al supporto globale per la risoluzione dei problemi e l'ottimizzazione del flusso di lavoro.
| Elogio del cliente
I clienti elogiano gli ingegneri di I.C.T per la professionalità, la reattività e la guida chiara. Le macchine per marcatura laser a CO2 sono apprezzate per precisione, affidabilità e facilità di integrazione. I clienti apprezzano l'imballaggio sicuro, la rapida risoluzione dei problemi e l'efficienza operativa. La combinazione di attrezzature affidabili e supporto reattivo garantisce una messa in servizio regolare e una produzione di alta qualità.
| La nostra certificazione
Le macchine per marcatura laser a CO2 I.C.T detengono certificazioni CE, RoHS, ISO9001 e numerosi brevetti. La conformità garantisce sicurezza, affidabilità e prestazioni elevate. I clienti possono integrare con sicurezza la macchina nelle linee SMT, ottenendo una marcatura precisa, tracciabile e duratura sulle linee PCB.
| Chi siamo e la fabbrica
I.C.T dispone di un ampio team di ricerca e sviluppo e di produzione che serve oltre 1.600 clienti in più di 70 paesi. Rigorose procedure di controllo e ispezione della qualità garantiscono che ogni macchina soddisfi standard elevati. Il supporto tecnico globale fornisce risposte rapide e gestione del ciclo di vita. L'esperienza e la crescita di I.C.T consentono soluzioni chiavi in mano SMT, DIP e rivestimento, offrendo una produzione elettronica efficiente, tracciabile e di alta qualità in tutto il mondo.
